Letzte Bearbeitung: 23.09.11 © Heinz-Peter Schmitz
Anleitung bezieht sich auf das 2. Baumuster (ab Modell 1983 bis 1986)
Schiebe- Hebedach ca. 5 cm öffnen. Himmelrahmen nach unten aus den Klammern ziehen und nach hinten schieben. Schiebe- Hebedach schließen.
* Sollte der Bezug des vorhandenen Himmelrahmens für den Bezug der Sonnenschutzrahmens benötigt werden, so kann dieser vorsichtig entfernt und auf den Sonnenschutzrahmen geklebt werden. In meinem Fall habe ich den aus einem Schlachtfahrzeug stammende Sonnenschutzrahmen für das Glasdach aufgeschraubt, die Popnieten aufgebohrt, den alten Bezug entfernt und den Bezug meines Stahlschiebe- Hebedachs mit Patex und Klammern auf dem Sonnenschutzrahmen fixiert. Danach wurde die Plastikverkleidung wieder angeschraubt, die Abstandshalter mit Popnieten befestigt, für die Schiebemulde der Stoff eingeschnitten und die Schiebemulde verschraubt*
Hier ist die Innenkassette mit der eingebauten Schiebemulde zu sehen.
Schrauben links und rechts mit Torx-Schlüssel T 25 lösen und Schiebe-Hebedachdeckel nach oben abheben.
Hier liegt die Sonnenschutzkassette bereits für den Einbau auf dem Dach. Man erkennt den Mechanismus für das Schiebe- Hebedach mit den 3 Gewinden für die Schiebedachbefestigung. Der Ausstellhebel ist noch nicht abgesägt.
Die Ausstellhebel beider Antriebskabel am Absatz nach der Rolle absägen. Das kann bei eingebauten Antriebskabeln erfolgen. Schnittstellen entgraten und mit Farbe bestreichen.
Schrauben auf beiden Seiten lösen. Gleitschiene (1) und Führungszapfen (2) abnehmen.
Antriebskabel links und rechts nach vorn aus der Führung ziehen. Himmelrahmen nach vorn herausnehmen.

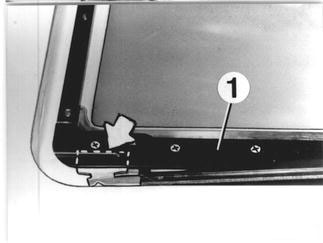

Gleitblech (1) - abgekantete Seite nach vorn und unten - unter die Klemmleiste (2) einbauen.
Himmelrahmen (1) links und rechts in die Führung einsetzen und nach hinten schieben.
Abdeckung (2) mit den Gleitbacken links und rechts in die Gleitschiene einführen und nach hinten schieben. Anschlag (3) des Himmelrahmens liegt vor der Abdeckung (2)
Gleitschiene für Glasdach [andere Ausführung als für Stahldach] (1) links und rechts einbauen. Gleitbacken liegt unter der Gleitschiene. Hier ist bereits die neue Gleitschiene für das Glasdach aufgelegt worden.
Antriebskabel links und rechts in die Führung einsetzen.
Ausstellhebel (1) nach hinten und Kulisse (2) nach vorn ziehen.
Führungszapfen (1) (ist gekennzeichnet: L = linke Seite, R = rechte Seite) einführen, nach unten drücken und festschrauben.
4 mm Sechskant-Stiftschlüssel (1) links und rechts in die Halterung des Führungszapfens (2) legen und in die Bohrung des Antriebskabels (3) und der Kulisse (4) stecken. Abdeckung bis auf Anschlag am Aussteller zurückschieben.
Glasdach (kurze Abdichtung vorn) in Dachausschnitt einlegen. Schiebe- Hebedach einstellen. Vorn = 1 mm tiefer - Hinten = 1 mm höher als Dachaußenhaut.
Schrauben (1 und 2) auf beiden Seiten eindrehen - Glasdach einstellen - Schrauben festziehen.
Beide Sechskant-Stiftschlüssel abnehmen. Schiebe- Hebedach in Hebestellung bringen und Schraube (3) festziehen.
Schiebe- Hebedach schließen. Abdeckung bis auf Anschlag nach vorn ziehen. Schiebe- Hebedach öffnen und Abdeckung anschrauben.
So sollte nach vollendeter Arbeit die Innenansicht aussehen. Die Sonnenschutzkassette ist geöffnet, das Glasdach hier geschlossen. Gut zu erkennen ist der schwarze Rahmen der Glasdachabdeckung.
